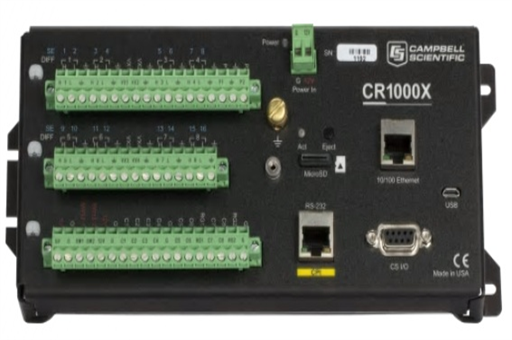

数据采集器CR1000X系统规格
处理器：Renesas RX63N（32 位，带硬件 FPU，运行频率为 100 MHz）
数据存储器：
板载总数：128 MB 闪存 + 4 MB 电池支持 SRAM
数据存储：4 MB SRAM + 72 MB 闪存（扩展数据存储自动用于未写入卡的自动分配数据表）
CPU 驱动器：30 MB 闪存
操作系统负载：8 MB 闪存
设置：1 MB 闪存
保留（不可访问）：10 MB 闪存
数据存储扩展：可移动 microSD 闪存， 16 GB
程序执行周期：1 毫秒至 1 天
实时时钟：
外部电源断开时电池供电
分辨率：1 毫秒
精度：±3 分钟。每年，可选 GPS 校正至 ±10 µs
接线板温度：使用位于两排模拟输入端子之间的 10K3A1A BetaTHERM 热敏电阻测量。
外部电源断开时电池供电
分辨率：1 毫秒
精度：±3 分钟。每年，可选 GPS 校正至 ±10 µs
接线板温度：使用位于两排模拟输入端子之间的 10K3A1A BetaTHERM 热敏电阻测量。
数据采集器物理规格：
尺寸：23.8 x 10.1 x 6.2 厘米（9.4 x 4.0 x 2.4 英寸）；电缆和电线所需的额外间隙。 有关 CAD 文件，请参阅CR1000X 图像和 CAD 2D 图纸。
重量/质量：0.86 千克（1.9 磅）
外壳材料：粉末涂层铝
数据采集器CR1000X电源要求：
保护
：电源输入受到浪涌、过压、过流和反向电源的保护。IEC 61000-4 4 级。
电源输入端子：
电压输入：10 至 18 VDC
12 VDC 时的输入电流限制：
-40 °C时为 4.35 A
20 °C时为 3 A
85 °C时为 1.56 A
30 VDC 持续电压限制而不会损坏。POWER IN端子处的瞬态电压抑制器 (TVS) 二极管将瞬态电压钳位在 36 至 40 V。允许大于 18 V 和小于 32 V 的输入电压；但是，12 V 输出SW12-1和SW12-2被禁用，直到输入电压降至 16 V 以下才会起作用。持续超过 32 V 的输入电压会损坏 TVS 二极管。如果POWER IN端子上的电压超过 19 V，则会关闭数据记录器某些部分的电源，以防止损坏连接的传感器或外围设备。
USB 电源：将的功能USB 5 VDC 包括发送程序、调整数据记录器设置和进行一些测量。如果 USB 是的电源，则CS I/O端口和5V、12V和SW12端子将无法运行。由 USB 供电时（未连接其他电源）状态表字段Battery= 0。
内部锂电池：AA，2.4 Ah，3.6 VDC (Tadiran TL 5903/S)，用于电池供电的 SRAM 和时钟。3年寿命，无需外接电源。
平均电流消耗：
假设POWER IN端子上的电压为 12 VDC。
空闲：<1毫安
主动 1 Hz 扫描：1 mA
主动 20 Hz 扫描：55 mA
串行(RS-232/RS-485)：有源 + 25 mA
以太网电源要求：
以太网 1 分钟：活动 + 1 mA
以太网空闲：活动 + 4 mA
以太网链路：有源 + 47 mA
车辆电源连接：当从车辆电源系统中提取主电源时，可能需要第二个电源或充电调节器来克服车辆启动时的电压降
数据采集器CR1000X模拟测量规格：
16 个单端 ( SE) 或 8 个差分 ( DIFF) 端子可单独配置用于电压、热电偶、电流环路、比率和周期平均测量，使用 24 位 ADC。一次测量一个通道。
电压测量
终端：
差速器配置：DIFF 1H/1L – 8H/8L
单端配置：SE1 – SE16
输入电阻：20 GΩ 典型值
输入电压限制：±5 V
持续输入电压无损坏：±20 VDC
直流共模抑制：
> 120 dB，输入反转
≥ 86 dB 无输入反转
输入电流@ 25 °C：±1 nA 典型值
模拟范围和分辨率：
带输入反转的差分 | 无输入反转的单端和差分 | ||||
|---|---|---|---|---|---|
| 陷波 频率 (f N1) (Hz) | 范围1 (mV) | 有效值 (µV) | 位2 | 有效值 (µV) | 位2 |
| 15000 | ±5000 ±1000 ±200 | 8.2 1.9 0.75 | 20 20 19 | 11.8 2.6 1.0 | 19 19 18 |
| 50/60 3 | ±5000 ±1000 ±200 | 0.6 0.14 0.05 | 24 23 22 | 0.88 0.2 0.08 | 23 23 22 |
| 5 | ±5000 ±1000 ±200 | 0.18 0.04 0.02 | 25 25 24 | 0.28 0.07 0.03 | 25 24 23 |
1所有范围上约 5% 的范围开销保证满量程值不会导致超出范围 2典型的有效分辨率（ER），以比特为单位；根据满量程范围与 RMS 分辨率的比率计算得出。 350/60 对应于抑制 50 和 60 Hz 交流电源噪声。 | |||||
准确度（不包括传感器或测量噪声）：
0 至 40 °C：±（测量值的 0.04% + 偏移）
–40 至 70 °C：±（测量值的 0.06% + 偏移）
电压测量精度偏移：
| 典型偏移 (µV RMS) | ||
|---|---|---|
| 范围（毫伏） | 带输入反转的差分 | 无输入反转的单端或差分 |
| ±5000 | ±0.5 | ±2 |
| ±1000 | ±0.25 | ±1 |
| ±200 | ±0.15 | ±0.5 |
测量稳定时间：20 µs 至 600 ms；500 µs 默认
多路测量时间：
多路复用表示数据记录器内部将信号切换到 ADC 的电路。
测量时间 = INT(多路测量时间 • (reps+1) + 2ms
带输入反转的差分 | 无输入反转的单端或差分 | |
|---|---|---|
| 示例 fN1 1(Hz) | 时间2（毫秒） | 时间2（毫秒） |
| 15000 | 2.04 | 1.02 |
| 60 | 35.24 | 17.62 |
| 50 | 41.9 | 20.95 |
| 5 | 401.9 | 200.95 |
1陷波频率（1/积分时间）。 2使用的默认建立时间为 500 µs。 | ||
数据采集器CR1000X通讯规格：
数据记录器通常是由计算机启动的双向对话的一部分。在具有某些类型接口的应用中，数据记录器还可以在需要时发起调用（回调）。在卫星应用中，数据记录器可以简单地在编程时间发送数据突发，而无需等待响应。
以太网端口：RJ45 插孔、10/100Base Mbps、全双工和半双工、Auto-MDIX、磁隔离和 TVS 浪涌保护。
互联网协议：以太网、PPP、RNDIS、ICMP/Ping、Auto-IP(APIPA)、IPv4、IPv6、UDP、TCP、TLS (v1.2)、DNS、DHCP、SLAAC、Telnet、HTTP(S)、SFTP,FTP(S)、POP3/TLS、NTP、SMTP/TLS, SNMPv3, CS I/O IP, MQTT
附加议定书：消费物价指数，PakBus，PakBus 加密，SDM,SDI-12、Modbus RTU / ASCII / TCP、DNP3、自定义用户可通过串行定义, NTCIP, NMEA 0183, I2C, SPI
USB 设备：用于计算机连接的 Micro-B 设备
CS I/O：9 针 D-sub 连接器，用于连接 Campbell Scientific CS I/O 外围设备。
SDI-12（C1、C3、C5、C7）：四个独立的 SDI-12 兼容终端单独配置，符合 SDI-12 标准 v 1.4。
RS-485（C5到C8）：一个全双工或两个半双工
RS-422（C5到C8）：一个全双工或两个半双工
RS-232/CPI：单个 RJ45 模块端口，可以在以下两种模式之一中运行：CPI 或 RS-232。CPI 与 Campbell Scientific CDM 测量外围设备和传感器连接。RS-232 通过适配器电缆串行连接到计算机、传感器或通信设备。
CPI：一条 CPI 总线。高达 1 Mbps 的数据速率。设备同步至 5 μS。电缆总长度可达 610 m (2000 ft)。多 20 台设备。CPI 是 Campbell Scientific 数据记录器和 Campbell Scientific CDM 外围设备之间通信的专有接口。它由物理层定义和数据协议组成。
硬连线：多点、短距离、RS-232、光纤
