几十年来，时域反射仪 (TDR) 一直是测量土壤含水量的主要方法之一。简单地说，电磁脉冲是沿着棒（或波导）发送的。这些脉冲在沿波导的不同点被反射——在从电缆到波导的过渡处以及在波导的末端处反射强烈。然后记录脉冲的传播时间。

     脉冲传播时间的测量受介电常数的影响。介电常数是在电场中储存电能的能力。波导周围材料的介电常数对该传播时间有很大影响。因此，具有较高介电常数的材料对脉冲的传播时间有较大的影响。

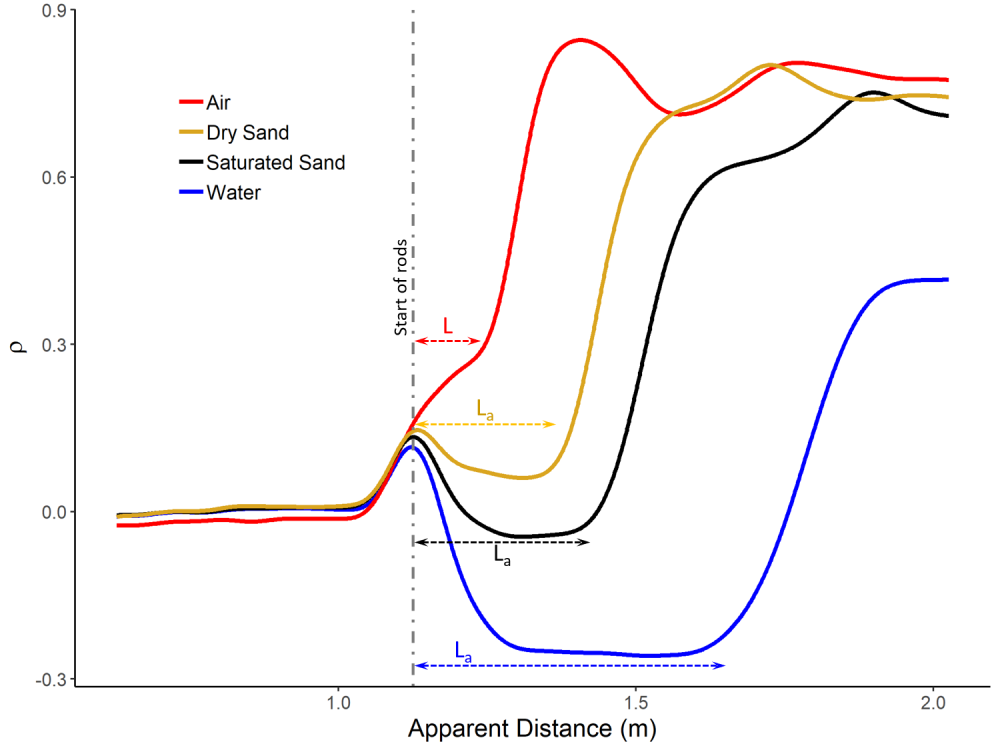

    水的介电常数约为 80（取决于温度），而其余土壤的介电常数通常为个位数。因此，土壤含水量的变化对脉冲传播时间的测量影响。根据这些脉冲，构建和分析波形如下图：

脉冲传播时间（以长度表示）与波导被空气包围时的时间之比与介电常数直接相关：

其中K a是表观介电常数，L是波导的真实长度，L a是通过脉冲传播时间估计的波导表观长度。

提示：有多种已发布的模型可以根据该比率或介电常数计算含水量。

从历史上看，真正的 TDR 需要一个复杂且昂贵的系统，该系统允许您定义大部分（如果不是全部）参数。关键参数包括点的数量、用于查找起点和终点的算法，以及任何用于减少噪声或信号变化的平滑技术。如果您需要这种灵活性，我们的TDR200 时域反射仪可提供此选项。

SoilVUE™10 的参数均在出厂时在校准期间进行了优化，以提供干净、一致的分析和对真实脉冲传播时间的准确测量。
