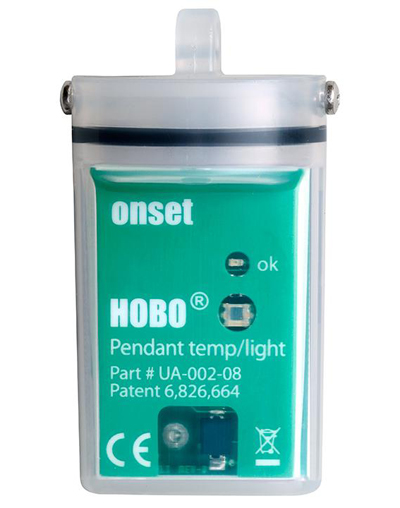

HOBO Pendant UA-002-08温度与光照记录仪
HOBO Pendant UA-002-08温度与光照记录仪是一款体积小巧的防水型记录仪,既可以用于临时测量,又可以进行长期监测部署使用,适合于室内、室外和水下等多种环境。UA-002-08有2个测量通道,可测量温度和和相对光强,具有10bit分辨率,能记录约3500组数据(8K内存)。当温度超过所设定的警报值时,它能够通过自带的LED灯进行报警提示。
通过U-DTW-1防水数据读取器或者BASE-U-4光学USB基座,您可以方便地读取测量数据。在日光照射下使用时,我们建议您同时配备RS1(散件,需组装)或M-RSA(预组装)防辐射罩,但配备防辐射罩后,光照测量功能将暂时无法使用
特点
可测量温度和光照强度
高性价比
适合室内、室外和水下多种环境
体积小,重量轻
自带LED报警灯
HOBO Pendant UA-002-64温度与光照记录仪
HOBO Pendant UA-002-64温度与光照记录仪是一款体积小巧的防水型记录仪,既可以用于临时测量,又可以进行长期监测部署使用,适合于室内、室外和水下等多种环境。UA-002-64有2个测量通道,可测量温度和相对光强,具有10bit分辨率,能记录约28000组数据(64K内存)。当温度超过所设定的警报值时,它能够通过自带的LED灯进行报警提示。
通过U-DTW-1防水数据读取器或者BASE-U-4光学USB基座,您可以方便地读取测量数据。在日光照射下使用时,我们建议您同时配备RS1(散件,需组装)或M-RSA(预组装)防辐射罩,但配备防辐射罩后,光照测量功能将暂时无法使用。
特点
可测量温度和光照强度
适合室内、室外和水下多种环境
内置64K内存,可存储约28000组测量数据
高性价比
体积小,重量轻
自带LED报警灯
主要技术参数
UA-002-08 | UA-002-64 | |
量程 | -20~70℃(空气中) -20~50℃(水中) | |
精度 | ±0.53℃(0~50℃时) | |
分辨率 | 0.14℃(25℃时) | |
响应时间 | 10分钟(2m/s空气中);5分钟(90%,水中) | |
采样间隔 | 1秒~18小时,可自定义 | |
内存 | 8K 约3500组数据 | 64K 约25000组数据 |
外形尺寸 | 5.8×3.3×2.3cm | |
重量 | 18g |
