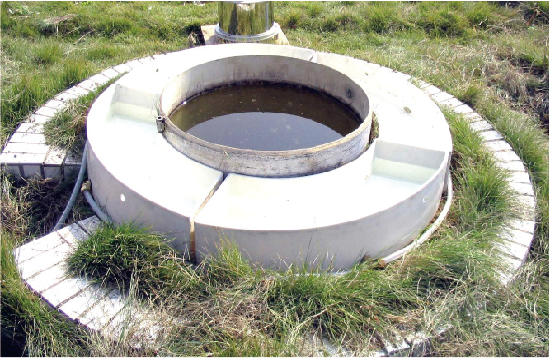

E-601型蒸发盘，主要由蒸发桶、水圈、测针和溢流桶四个部分组成。在无暴雨地区，可不设溢流桶。（溢流桶为用户自配）

　　· 蒸发桶：是蒸发器的主体部分。是一个器口面积为3000cm2，具有圆锥底的圆柱桶，用玻璃钢材料制成。为保证口缘不变形、器口呈里直外斜的刀刃形，厚8mm。要求器口正圆；内径为61.8cm(允许误差0.3cm)；圆柱体高60.0cm，锥体高8.7cm，整个高为68.7cm。离器口向下6.5cm处的器壁上设置带调平装置的测针座，要求设置牢固，插孔大小与测针插杆相吻合。在桶壁开有直径1.5cm、孔底距器口6.Ocm的溢流孔。

　　· 水圈：是装置在蒸发桶外围的，由四个形状和大小都相同的弧形水槽组成。用4.0mm厚玻璃钢材料制成。水槽宽为20.0cm，内外壁高度分别为13.7cm和15.0cm。四个水槽内壁所组成的圆应与蒸发桶外壁相吻合。每个水槽的外壁上开有排水孔，孔口下缘距槽底9.0cm。为保证每个水槽的水位相同，在每个水槽的两侧开孔后用铜接头连接。

　　· 测针：是专用于测量蒸发器内水面高度的部件。应用螺旋测微器的原理制成。测针插杆的杆径与蒸发桶上测针座插孔孔径相吻合。为避免因视觉产生的误差，可采用针尖接触水面即发出音响的ZHD型电测针。测针上还应设置静水器。
